Panel digital LED
Area tampilan LED baris ganda suasana keyboard, area indikator status berjalan dan area pengoperasian keyboard, wadah keyboard perlu dipasang di luar keyboard, kabel eksternal adalah kabel jaringan.

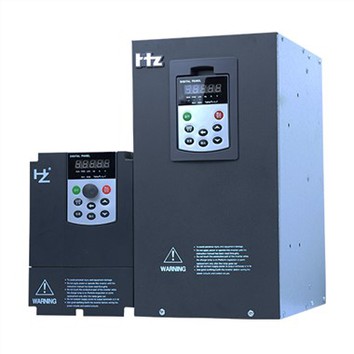

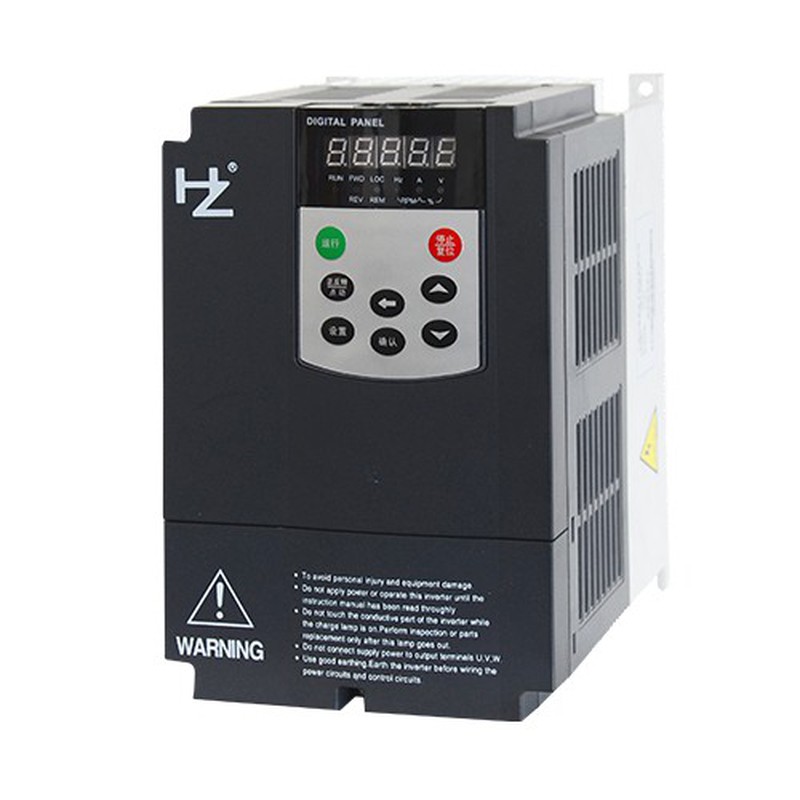

Unit rem
Unit pengereman, nama lengkap "unit pengereman konsumsi energi eksklusif konverter frekuensi", atau "unit umpan balik energi eksklusif konverter frekuensi", terutama digunakan untuk mengontrol beban mekanis yang relatif berat, persyaratan kecepatan pengereman sangat cepat.
Satuan umpan balik
Unit umpan balik adalah sejenis unit rem khusus dari konverter frekuensi. Hal ini terutama digunakan dalam sistem kontrol kecepatan frekuensi variabel dengan inersia dan penggerak besar.
panel LED
Papan tampilan digital, nyaman untuk tampilan data internal, dapat digunakan untuk menampilkan data yang dikumpulkan dan diproses dalam program. Tampilan LED dari berbagai data, adalah antarmuka manusia-mesin yang murah.
Resistansi pengereman untuk VFD
Unit pengereman, nama lengkapnya "unit pengereman konsumsi daya khusus konverter frekuensi", atau "unit komentar daya unik konverter frekuensi", biasanya digunakan untuk mengatur beban mekanis yang sangat berat.
Unit Pengereman VFD dan Resistor Pengereman
Satuan pengereman
Fungsi unit pengereman adalah untuk menghubungkan rangkaian konsumsi energi dan memastikan rangkaian dc melepaskan energi melalui energi panas setelah melewati resistor pengereman ketika tegangan UD rangkaian dc melebihi batas yang ditentukan, misalnya 660V atau 710V. Unit pengereman dapat dibagi menjadi dua jenis: tipe bawaan dan tipe eksternal. Yang pertama cocok untuk VFD berdaya rendah untuk keperluan umum, sedangkan yang kedua cocok untuk VFD berdaya tinggi atau kondisi dengan persyaratan pengereman khusus.
Resistor pengereman
Resistor pengereman merupakan pembawa yang digunakan untuk mengkonsumsi energi regeneratif motor berupa energi panas, yang mencakup dua parameter penting yaitu nilai resistansi dan kapasitas daya. Umumnya, ketahanan riak dan ketahanan paduan aluminium banyak dipilih dalam bidang teknik:
Resistansi riak mengadopsi riak permukaan vertikal untuk memfasilitasi pembuangan panas dan mengurangi induktansi parasit, menggunakan lapisan anorganik tahan api yang tinggi untuk secara efektif melindungi kawat resistansi dari penuaan, sehingga memperpanjang masa pakainya.
Ketahanan paduan aluminium memiliki ketahanan cuaca dan ketahanan getaran, lebih unggul daripada resistor kerangka keramik tradisional dan banyak digunakan dalam lingkungan kontrol industri yang keras dengan persyaratan tinggi. Itu dapat dipasang di ruang kompak atau ditambahkan dengan radiator.
Konverter AC ke DC (penyearah): Bagian rangkaian vfd ini dapat terdiri dari penyearah dioda sederhana, jembatan thyristor, atau penyearah igbt (yang menggunakan igbts dalam kombinasi dengan dioda). Ini mengubah frekuensi tetap, input AC tegangan tetap dari sumber listrik menjadi tegangan DC tetap. Pasokan AC tiga fasa akan memerlukan jembatan dioda enam pulsa untuk penyearah berbasis dioda atau sepasang jembatan enam thyristor untuk konfigurasi thyristor. Dalam kasus penyearah igbt, suplai AC fase 3-akan memerlukan kombinasi enam igbt (transistor bipolar gerbang terisolasi) dengan enam dioda untuk memungkinkan aliran energi di kedua arah.
Tautan bus DC:Fungsi utama bus DC adalah memperlancar, menyimpan, dan menyalurkan tegangan DC yang disaring ke inverter. Ini mencakup bank kapasitor besar dan/atau serangkaian induktor. Kapasitor menghaluskan riak tegangan pada sinyal tegangan DC dari unit penyearah.
Pembalik:Unit ini terdiri dari perangkat switching semikonduktor seperti igbts, thyristor, atau transistor daya lainnya. Ini mengubah tegangan DC yang disaring kembali menjadi tegangan AC untuk memberi daya pada motor induksi AC yang terhubung. Dengan menggunakan teknik modulasi lebar pulsa (pwm), inverter mampu mengubah sinyal DC menjadi sinyal AC dan memvariasikan frekuensi keluaran ke motor.
Sirkuit kontrol:Setiap penggerak frekuensi variabel mencakup sirkuit logika kontrol yang digunakan untuk membuat parameter penggerak. Rangkaian ini terdiri dari unit kendali berbasis mikroprosesor yang menjalankan berbagai fungsi kendali seperti mengendalikan kecepatan motor, memantau alarm, mendiagnosis kesalahan, dan menghubungkan vfd dengan berbagai perangkat menggunakan protokol komunikasi tertentu. Dengan menggunakan unit ini, pengguna dapat mengatur kontrol kecepatan motor, dan fungsi start/stop, serta menerima umpan balik mengenai kecepatan aktual, konsumsi arus, dan torsi keluaran motor AC yang terhubung.
Alasan Menggunakan VFD
Mengadopsi VFD untuk memenuhi persyaratan peningkatan produktivitas, peningkatan kualitas produk, peningkatan otomatisasi peralatan, dan peningkatan lingkungan hidup. Kedua, menghemat energi dan mengurangi biaya produksi.
Fungsi mulai lunak
Arus awal motor sangkar biasa biasanya 5 hingga 7 kali arus pengenal, yang berdampak besar pada jaringan listrik. Dengan pengasutan tekanan variabel VFD, arus pengasutan hanya sekitar dua kali arus pengenal, dan torsi pengasutan tidak lebih rendah dari torsi pengenal, sehingga pengasutan dapat dilakukan dengan lancar dan efisien.
Pengaturan kecepatan tanpa langkah dan pengaturan kecepatan presisi tinggi
Misalnya, dalam proses produksi mesin plastik, karena perbedaan karakteristik plastik, spesifikasi produk yang berbeda, dan persyaratan proses produksi yang berbeda, banyak kasus memerlukan pengendalian kecepatan mesin produksi. Keandalan tinggi VFD, presisi tinggi, dan karakteristik pengaturan kecepatan stepless yang mulus membuat tingkat otomatisasi mesin plastik meningkat.
Kontrol cerdas
VFD memiliki banyak fungsi kontrol cerdas: Antarmuka kontrol analog dan digital terhubung langsung ke komputer, perangkat internet, pengontrol program plc, dan layar sentuh, sehingga memudahkan untuk mengontrol apakah itu operasi sentuh di tempat atau kontrol visual jarak jauh.
Hemat energi
Setelah mengadopsi pengaturan kecepatan VFD, efek penghematan energi dari beban kipas dan pompa adalah yang paling jelas, dan tingkat penghematan daya dapat mencapai 20% hingga 60%. Hal ini karena konsumsi daya pompa kipas sebanding dengan pangkat tiga kecepatan. Ketika aliran rata-rata yang dibutuhkan pengguna kecil, kecepatan kipas dan pompa rendah, dan efek penghematan energi juga besar. Ketika penyekat dan katup tradisional digunakan untuk pengaturan aliran, daya tidak banyak berubah. Karena jenis beban ini sekitar 20% hingga 30% dari total kapasitas motor ac, penghematan energi VFD sangatlah penting.
Kompensasi faktor daya
Daya reaktif tidak hanya meningkatkan kehilangan saluran dan panas peralatan, namun yang lebih penting, faktor daya berkurang, yang mengakibatkan penurunan daya aktif jaringan. Sejumlah besar daya reaktif dikonsumsi dalam saluran, dan peralatan menjadi tidak efisien. Setelah menggunakan penggerak frekuensi variabel, karena kapasitor filter internal VFD, kehilangan daya reaktif berkurang, dan daya aktif jaringan listrik meningkat.
Resistor yang digunakan untuk memperlambat atau menghentikan kecepatan sistem mekanis dengan menghasilkan torsi pengereman disebut resistor pengereman. Resistor ini dirancang dengan beberapa spesifikasi seperti resistansi & daya pengereman rata-rata. Resistor pengereman yang memiliki nilai ohmik lebih kecil akan membantu mengontrol kecepatan motor & melarutkan lebih banyak panas.
Resistor ini memberikan keandalan yang lebih tinggi dengan layanan yang lebih sedikit. Jadi, resistor ini lebih banyak dipilih daripada rem gesekan untuk mengendalikan motor. Resistor pengereman diperlukan jika sering terjadi trip pada drive karena tegangan berlebih, berkurangnya masa pakai peralatan atau biaya perawatan yang tinggi, atau kerusakan motor dan drive dan/atau panas berlebih. Secara umum, kita mengetahui bahwa resistor mengkonsumsi panas dan digunakan untuk memperlambat atau menghentikan sistem mekanis.
Tujuan dari resistor pengereman adalah untuk menghilangkan energi yang dihasilkan motor selama perlambatan. Saat resistor pengereman menghilangkan energi, hal ini membantu mencegah kerusakan pada penggerak yang dapat terjadi karena tegangan berlebih.
Apa yang Harus Dipertimbangkan Saat Memilih Resistor Pengereman?
Dua faktor utama dalam memilih resistor pengereman adalah nilai resistansi minimum dan kapasitas disipasi daya.
Nilai resistansi minimum
Vfds yang menggunakan resistor rem juga akan memiliki "rangkaian pemotong" atau transistor rem. Ketika tegangan bus DC menjadi terlalu tinggi, transistor rem mengalihkan arus dari bus DC melintasi resistor rem. Rangkaian transistor rem ini memiliki batasan arus. Oleh karena itu pabrikan VFD sering kali mencantumkan nilai arus maksimum dan siklus kerja.
Karena V=IR, jika tegangannya konstan maka resistansi yang lebih kecil akan menghasilkan arus yang lebih besar. Misalnya, tegangan maksimum adalah tingkat tegangan berlebih 840VDC. Pengguna kemudian dapat menghitung resistansi minimum untuk menjaga nilai arus di bawah nilai maksimal transistor pengereman. Nilai resistansi minimum tidak mempengaruhi pengoperasian resistor atau kemampuannya untuk menghilangkan daya.
Kapasitas disipasi daya
Faktor kedua ketika memilih resistor pengereman adalah disipasi daya. Resistor pengereman dicantumkan dengan seberapa besar daya yang dapat dihamburkan dengan aman jika digunakan terus menerus (PD). Mereka juga mencantumkan tiga nilai untuk tugas intermiten.
Cara pertama untuk melakukannya adalah melalui perhitungan. Anda dapat menghitung daya yang dihasilkan dari motor jika Anda mengetahui hal berikut.
● Momen inersia massa motor dan beban
● Torsi motor
● Perubahan kecepatan
● Waktu perlambatan
Prinsip Kerja Resistor Pengereman
Prinsip kerja resistor pengereman adalah resistor pengereman membantu menghentikan atau memperlambat motor dengan membuang tegangan berlebih yang dihasilkan oleh motor listrik yang mengalami perlambatan. Energi yang hilang ini dapat ditangani oleh resistor untuk memastikan bahwa peningkatan tegangan dijaga pada tingkat yang aman untuk menghindari kerusakan pada drive. Sehingga umur peralatan dapat diperpanjang, memungkinkan pengereman lebih cepat & menghindari risiko panas berlebih.
Prinsip di balik resistor pengereman sangat sederhana. Ketika motor dalam kondisi bekerja, ia menarik arus dalam jumlah besar dari suplai. Ketika seseorang ingin menghentikan beban yang terhubung pada motor, maka yang harus dilakukannya hanyalah membuka atau memutus suplai ke motor tersebut. Gangguan kecil pada pasokan listrik ini akan menyebabkan akumulasi energi pada beban. Bagaimana ini bisa terjadi? Itu karena motor yang berhenti tiba-tiba bertindak sebagai induktor dan bukan sebagai resistor.
Ketika beban induktif seperti motor tiba-tiba terputus dari sumber listriknya, diperlukan waktu untuk melepaskan energi yang tersimpan kembali ke sumber listrik. Selama waktu ini, jika tidak ada ketentuan untuk mengeluarkan energi ini, maka hal ini dapat menyebabkan kerusakan parah pada peralatan yang terhubung dengan beban tersebut dan bahkan menyebabkan cedera fisik pada siapa pun di sekitarnya. Untuk menghindari situasi seperti ini, kami menggunakan resistor pengereman secara seri dengan beban seperti motor yang memerlukan penghentian segera ketika sedang berjalan pada kecepatan tinggi. Resistor pengereman membantu mengeluarkan energi yang tersimpan dan dengan demikian mencegah kerusakan.
3 Cara Menjaga Ketahanan Pengereman dari Kelebihan Beban
Papan pemantauan transistor pemotong rem
Papan ini memantau kegagalan arus pendek dalam sirkuit pemotong rem. Ketika malfungsi pemotong rem terdeteksi, kesalahan penggerak dihasilkan yang memicu relai formulir c khusus. Sistem kendali harus dirancang sedemikian rupa sehingga daya dihilangkan dari penggerak atau resistor ketika relai ini dibuka.
Resistor rem dengan sakelar termal
Resistor rem dapat dilengkapi dengan saklar termal untuk mendeteksi potensi kondisi kelebihan beban. Ketika sebuah resistor kelebihan beban, ia mencoba menghilangkan lebih banyak panas daripada yang seharusnya dilakukan. Dalam hal ini, saklar termal akan terbuka ketika suhu resistor menjadi terlalu panas.
Resistor pengereman yang aman secara intrinsik
Resistor ini dilengkapi dengan perlindungan kelebihan beban internal yang akan terbuka, mirip dengan sekering, ketika kelebihan beban. Opsi ini tidak memerlukan perangkat keras atau perangkat kontrol tambahan apa pun karena perlindungan sudah terpasang di dalam resistor.
